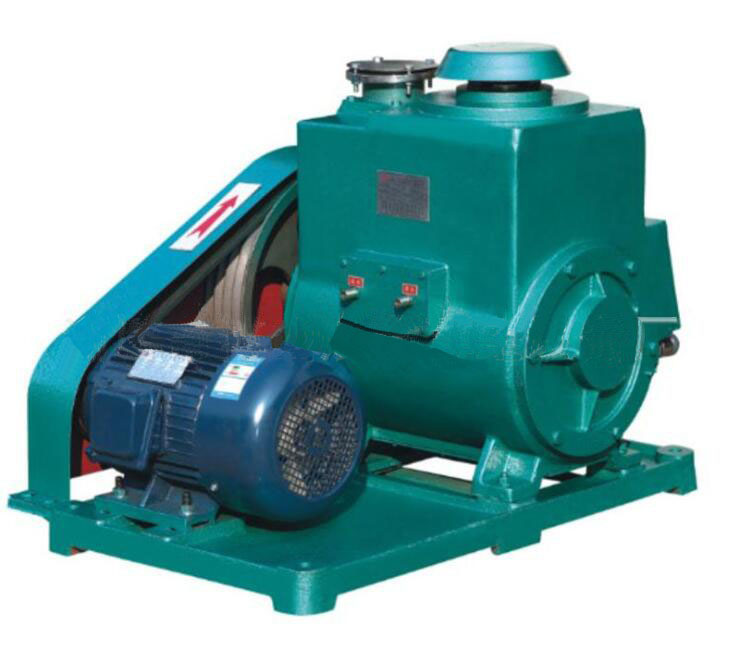

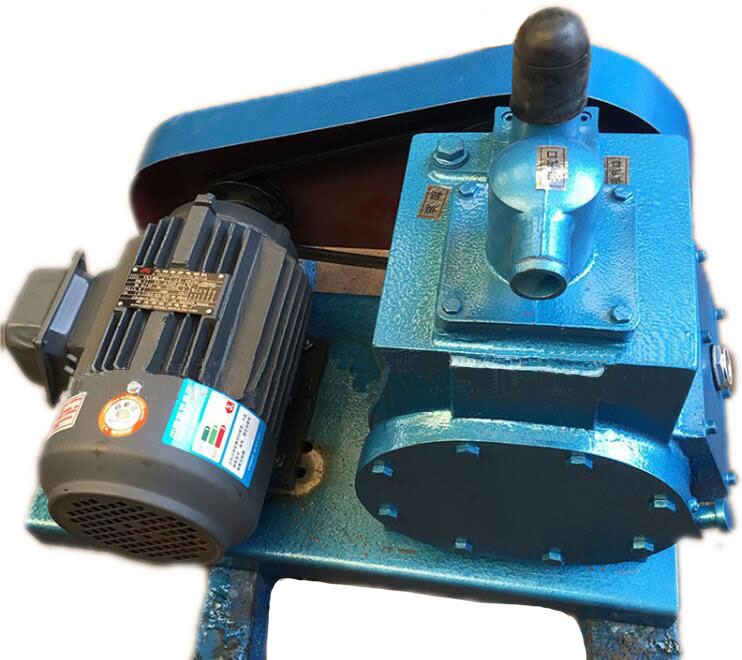

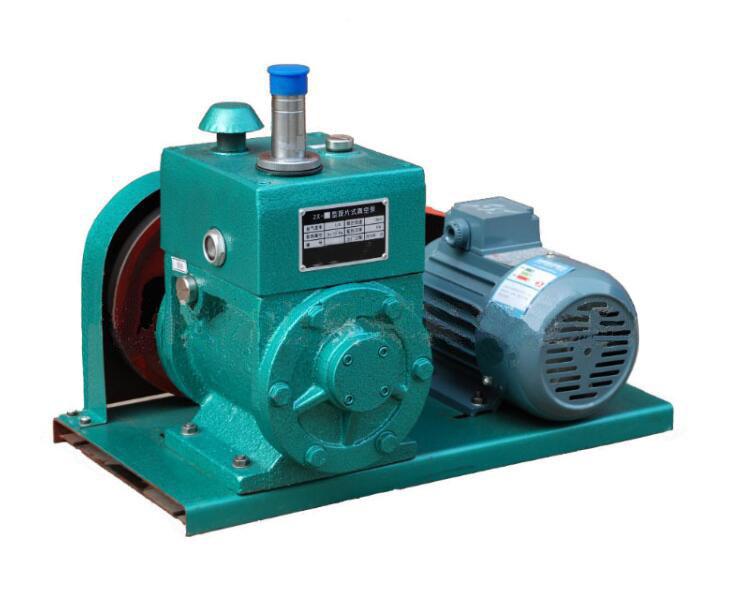

2X旋片式真空泵

更新日期2020年10月22日 12:09:15

型號2X旋片式真空泵

2X旋片式真空泵是一種雙級油封機械真空泵，主要作為密封容器抽除氣體來獲得真空使用。其工作原理和常見的空積式泵相同，都是由于一個和傳動軸同芯安裝、在泵體偏心位置的轉子

銷售電話187-1797-6220

立即詢價 在線客服

產品詳情

2X旋片式真空泵是一種雙級油封機械真空泵，主要作為密封容器抽除氣體來獲得真空使用。其工作原理和常見的空積式泵相同，都是由于一個和傳動軸同芯安裝、在泵體偏心位置的轉子組成，其轉子上還設有二個徑向滑動的葉片。

產品用途及使用范圍：

1、2X型旋片式真空泵是一種獲得真空的基本設備，可以用來抽除特定密封容器內的氣體,現代科學技術的高速發展，真空泵的應用已經滲透在各個科學領域、企業事業單位之中，在冶金、化工、制藥、印染、電器、電真空、輕工、石油、醫療、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業中主要做科研、生產、教學用。

2、2X雙級旋片真空泵是用精密的黑色金屬制造，泵的整個工作都是聯系在一起的，不適在含氧過高的、有毒的、有爆炸性的浸蝕黑色金屬、對真空油起化學反應的條件下作工，也不能作為壓縮機和輸送泵使用。加裝氣鎮裝置能夠抽除一定可凝汽體。

3、2X旋片式真空泵可以配合其它真空作業之用，還能可以在真空度在10~3托以下的條件中真空作業。

4、2X旋片式真空泵適合在不低于5℃的室溫、不高于90%溫度的環境內使用。

用途范圍：

一、2X雙級旋片真空泵可以單獨使用，也可作為前級泵使用，能夠在密封容器抽除氣體并獲得高真空。

二、2X雙級旋片真空泵在真空冶煉、真空焊接、真空澆鑄、真空干燥以及化工制藥和電真空器件等工業的真空作業中廣泛使用。

三、含氧過高的、有毒的、爆炸性、對金屬有腐蝕性、對泵油起化學反應、含有顆粒塵埃的氣體中不適合使用，容器之間的輸送也不適合。

四、可作為增壓泵、擴散泵、分子泵、鈦泵的前級泵使用，也可單獨使用，不安裝氣鎮閥能夠可抽送適量的可凝性氣體、濕空氣或氣水混合氣體，抽除的介質中不能含有顆粒狀這些固體物質。

五、在電子器件制造、真空干燥、進濾、浸漬、涂臘、焊接、冶煉、化工、輕工、石油、醫療、制藥、印染、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業等行業中廣泛使用。

技術參數：

型號 抽氣速度（L/S）			2X-2	2X-4A	2X-8A	2X-8	2X-15A	2X-15	2X-30	2X-70
			2	4	8		15		30	70
極限真空	關氣鎮 開氣鎮	Pa(Torr)	6×10-2(≤5×10-4)110
			6×10-1(5×10-3)						(≤1×10)
電動機功率(KW)			0.37	0.55	1.1		1.5		3	5.5
溫升（℃）			≤40
進氣口徑			18	25	40		40		65	80
轉速(r/min)			450		590					420
用油量(L)			0.7	1.0	2.0		2.8		3.0	4.2
噪聲dB(A)			68	≤68	≤70		≤75		≤78(～70)	≤80(～75)
外形尺寸			56×31×39	56×34×37	79×43×54		79×53×54		78×50×56	91×65×70
適用電磁閥型號			DDC-JQ25		DDC-JQ40				DDC-JQ65	DDC-JQ80
重量			58	55	80		110		232	330
冷卻方式			自然冷卻			水冷	自然冷	水冷
冷卻水量(L/min)			-			＞0.5	-	＞0.8	＞1	＞2

操作須知：

1、查看油位，油位要在油標中心，過低會導致排氣閥不能密封，從而影響真空度;過高會導致起動時噴油。運轉前，需要先將三角帶脫下，然后再將電機轉向校再起動以免噴油。在運轉過程中油位略有升高是正常的現象。油量不足一般l號真空泵油，在加入前油需要過濾，避免雜物堵塞油孔。

2、2X旋片式真空泵的泵口安裝電磁閥以后要和泵同時動作。

3、2X型真空泵開始起動時需要先點動起動按鈕一、二次，讓泵腔內的油壓至油箱內，再正式起動運轉。

4、當作工環境溫度的較高時，油溫會升高粘度會下降，會導致飽和蒸汽增大從而引起極限真空下降，所以需要加強通風散熱。

5、檢查泵的極限真空可以使用壓縮式水銀真空計，真空計需要和泵口直接接通，在30分鐘的作工時間范圍內達到極限真空。

6、2X旋片式真空泵停泵前應先關閉吸氣口處閥門，與真空系統隔絕，然后停泵。

7、氣鎮閥的2X雙級旋片真空泵在抽吸含有較多的可凝性蒸汽時，需要打開氣鎮閥。

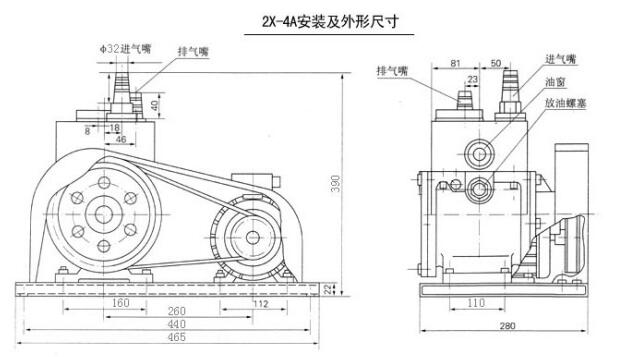

安裝尺寸結構圖：

（結構圖一）

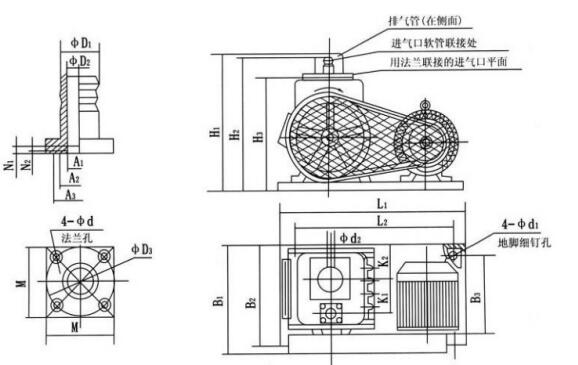

安裝結構2

（結構圖二）

安裝尺寸：

代號型號	φD1	φD2	φD3	Al	A2	A3	N1	N2	M	φd	H1	H2	H3	L1	L2	L3	B1	B2	B3	K1	K2	φdl	φd2
2X-1	27	20	50	23	30	34	3	3	48	5.5	270	265	230	435	352	135	250	215	157	60		11	20
2X-2	30	25				45	3	3	55	6	270	260		400	380		260	260	200			10	25
2X-4	32	28	55	31	35	45	4	3	55	6.5	340	327	267	520	480	119	300	260	200	82	105	11	25
2X-8	41	34	64	38	42.5	52.5	4	3	64	7	360	380	302	560	520	130	328	280	210	88	112	11	32
2X-15	56.5	36	105	54	70	80	5	3	100	11	540	511	340	772	736	170	542	492	364	120	80	14
2X-30	85	65	105	75	85	93	5	3	100	9	560	550	463	780	730	185	500	390	340	140	136	16
2X-70		80	125	96	105	113	6	3	130	9	692	680	556	908	848	210	650	530	470	176	144	20	G3
