2xz旋片式真空泵

更新日期2020年10月22日 12:06:08

型號2xz旋片式真空泵

產品介紹： 2XZ旋片式真空泵是一種雙級、高速、直聯結構、旋片式真空泵。轉子及其槽內的旋片偏心安裝在泵中，轉子帶動旋片旋轉時，會緊貼腔壁，能夠?qū)⑦M(jìn)、排氣口分隔開，進氣積

銷售電話187-1797-6220

立即詢價 在線客服

產品詳情

產品介紹：

2XZ旋片式真空泵是一種雙級、高速、直聯結構、旋片式真空泵。轉子及其槽內的旋片偏心安裝在泵中，轉子帶動旋片旋轉時，會緊貼腔壁，能夠?qū)⑦M(jìn)、排氣口分隔開，進氣積腔容積會跟隨運作周期性擴大完成吸氣，排氣腔容積隨之縮小，壓縮氣體以推開排氣閥來排氣，這樣來獲得真空。所謂的雙級就是兩個單級串聯。

2XZ旋片式真空泵安裝的氣鎮閥可以有效延長泵油使用時長，有避免泵油混水的效果。

2XZ旋片式真空泵體積小、重量輕、作工噪聲低、起動方便，還有防返油的措施、無防油封漏油污染場地的措施。

1、2XZ旋片式真空泵能單獨使用，是獲得真空的基礎設施，還可在各類高真空系統的前級泵和預抽泵中使用。

2、使用時連續敞通進氣口大氣運轉，不能超過三分鐘。

3、對金屬有腐蝕性、對泵油有化學反應、含有顆粒塵埃的氣體、含氧過高的氣體、爆炸性的氣體都不適合使用2XZ旋片式真空泵。

4、用途豐富，可作壓縮泵或輸送泵。

5、泵適合在溫度5℃-40℃范圍內，溫度不大于90%，進氣口壓強小于1333Pa的環境條件下長期連續作工。

6、必須按照電機標牌規定的方式接線，旋轉方向要和支座上的箭頭方向一致。

7、需要連續被抽的設備容器管道的直徑不得小于泵的進氣口直徑，管道越短、彎頭越少為宜，并需要時注意泄露情況。

8、油位最好著重查看，停泵時最好加油到油標玻璃直徑的4/5高度。

9、常用的泵油規格一般是SY1634-70 1號真空泵油。

10、2XZ旋片式真空泵能夠在通大氣或任何真空度下一次起動，若出現起動困難的情況，需要撥掉進氣管塞帽然后再起動運轉。

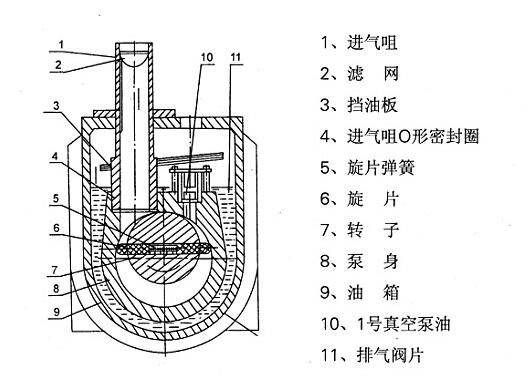

結構圖：

用途：

2XZ型旋片式真空泵主要是密封容器用來抽除氣體的設備，可單獨使用，也能作為增壓泵、擴散泵、分子泵的前級泵、維持泵、鈦泵的預抽泵使用用;具有低嗓聲、停泵不返油、容易啟動等優點，泵上的氣鎮閥能夠?qū)⑸倭靠赡哉羝?。不適合抽除含氧過高、腐蝕性、爆炸性、有毒的、含有顆粒塵埃的氣體，不能作壓縮泵和輸氣泵使用。主要在電真空容器制造、真空焊接、印刷、照相制版、食品包裝、真空吸塑、制冷設備維修及儀器、儀表設備配套和實驗室等環境作工。在食品包裝、干燥、制冷、航空航天、半導體、鍍膜、科研、醫療、電子、化工、醫藥等專業單位和大專院校等部門的實驗室、化驗室中廣泛使用。

參數性能：

型號	抽氣	極限真空(Pa)		轉速	工作	電機	進氣口	用油量	泵油	外形尺寸	總重量
	速度	極限真空(Pa)		(rpm)	電壓	功率	直徑	(L)	溫升
	(L／S)	氣鎮關	氣鎮開		(V)	(kw)			(℃)
2XZ-0.25	0.25	6.7×10-1			220	0.12	φ15	0.5	>40	403×130×240	16/15
2XZ-0.5	0.5	6.7×10-2	1.33	1400	380/220	0.18	φ20	0.6	>40	447×168×260	17/16
2XZ-1	1	6.7×10-2	1.33	1400	380/220	0.25	φ20	0.7	>40	469×168×260	18/17
2XZ-2	2	6.7×10-2	1.33	1400	380/220	0.37	φ20	1	>50	514×168×282	22/20
2XZ-4	4	6.7×10-2	1.33	1400	380/220	0.55	φ20	1.2	>50	565×168×282	24/22
2XZ-6	6	6.7×10-2	1.33	1400	380	0.75	KF-40	2	>60	565×200×342	50/40
2XZ-8	8	6.7×10-2	1.33	1400	380	1.1	KF-40	3	>60	650×240×430	70/60
2XZ-15	15	6.7×10-2	1.33	1400	380	1.5	KF-40	4	>70	700×240×430	86/75
2XZ-25	25	6.7×10-2	1.33	1400	380	2.2	KF-50	5	>70	770×240×430	98/85
2XZ-30	30	6.7×10-2	1.33	1400	380	2.2	KF-50	5.5	>70	770×240×430	98/85

使用范圍：

1.2XZ型旋片式真空泵是密封容器抽除氣體的設備，能夠單獨使用，還能作為增壓泵、擴散泵、分子泵這些泵類的前級泵，以及維持泵、鈦泵的預抽泵。使用范圍包括電真空器件制造、保溫瓶制造、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。典型的優點是體積小、質量輕、操聲低，因此尤其適合在實驗室中使用。

2.作工環境適合在環境溫度540范圍內，進氣口壓強小于1.3X103帕的條件下長期連續運轉，如果被抽氣體的濕度大于90%最好要開氣鎮閥。

3.進氣口連續暢通大氣運轉不能超過一分種。

4.2XZ型旋片式真空泵不適合對金屬有腐蝕的、對泵油起化學反應的、含有顆粒塵埃的氣體、含氧過高、易燃易爆、有毒的氣體做抽除工作。
