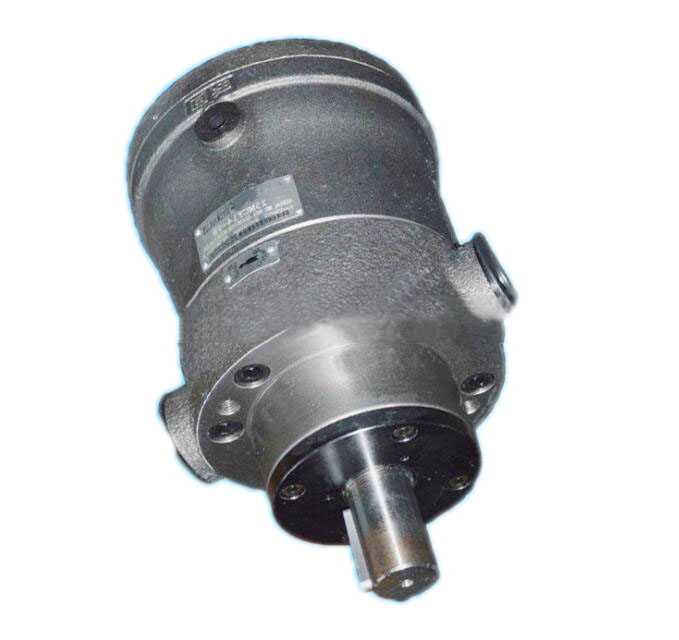

cy軸向柱塞泵

更新日期2020年10月14日 15:17:32

型號cy軸向柱塞泵

軸向柱塞泵是一種依靠動力機械驅動柱塞泵或靠壓力油來驅動的柱塞馬達，在各類液壓泵和液壓馬達中，以構造復雜程度和制造成本來看軸向柱塞泵的處于首位。軸向柱塞泵的柱塞泵及

銷售電話187-1797-6220

立即詢價 在線客服

產品詳情

軸向柱塞泵是一種依靠動力機械驅動柱塞泵或靠壓力油來驅動的柱塞馬達，在各類液壓泵和液壓馬達中，以構造復雜程度和制造成本來看軸向柱塞泵的處于首位。軸向柱塞泵的柱塞泵及柱塞馬達的擠子是柱塞，這也是它和常規的齒輪泵、齒輪馬達和葉片泵及葉片馬達的不同之處，軸向柱塞泵依靠柱塞在缸體中往復運動來實現吸或壓和排出液體，其殼體的主要作用是包容、連接和支承，簡單來說軸向柱塞泵是一種殼體非承壓型液壓元件。

軸向柱塞泵可以將31.5MPa壓力的純凈液壓油輸入到各種類型的油壓機、液動機等液壓系統中，以此來巨大的工作動力。

軸向柱塞泵的主要特點是體積小、效率高、壽命長、設計先進、結構緊湊、維護方便，也可以作為液壓馬達使用，根據使用的需要，軸向柱塞泵具有多種變量形式。在船舶、航空、礦山、冶金、壓鑄、鍛造、機床的各類機械中油馬達被廣泛使用。

結構原理概述

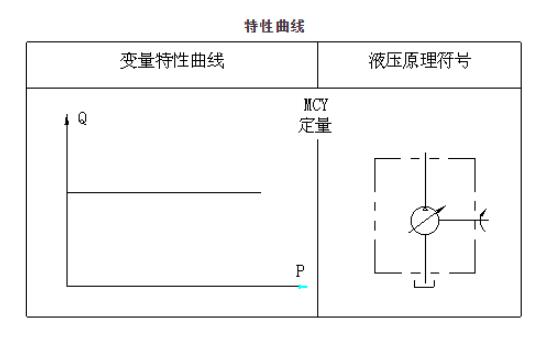

MCY14-1B定量軸向柱塞泵的原理簡單，軸向柱塞泵的傳動軸與缸體通過花鍵聯接，以帶動缸體旋轉，缸體上均勻分布七個柱塞也隨之繞傳動軸中心轉動。在軸向柱塞泵的每個柱塞端部有一個滑靴，當定心彈簧通過內套鋼球以及回程盤時，軸向柱塞泵的滑靴可以壓在和斜盤上。缸體旋轉時，柱塞也能同時作往復運動，以此來完成吸油和壓油動作。其定心彈簧主要是起初始密封作用，滑靴和配油盤均采用油壓靜力平衡技術，可以減少軸向柱塞泵的磨損，使得軸向柱塞泵具有高壓容積效率和機械效率。

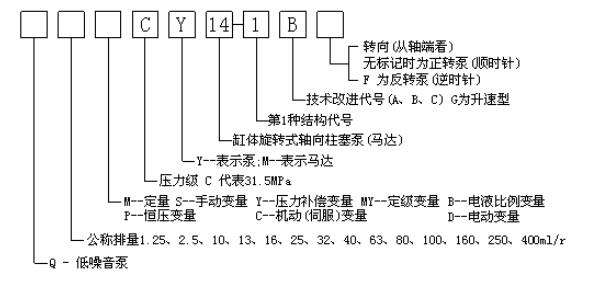

型號說明：

系列參數：

公稱排量		1.25	2.5	5	10	2.5		63	160	250
額定壓力（MPa）		31.5
理論（空載）排量（ml/r）		1.74	3.49	5.5	10.9	26.9		67.8	175.6	253.8
1000r/min的公稱流量（l/min）		1.25	2.5	5	10	25	40	63	160	250
公稱轉速（r/min）		1500	1500	1500	1500	1500		1500	1000	1000
最高轉速（r/min）
最大理論扭矩（Nm）		8.7	17.5	27.4	54.6	134.9		339.9	880.3	1272.4
1000r/min的最大理論功率（KW）		0.9	1.8	2.9	5.7	14.1	20.7	35.6	92.2	133.2
變量形式	CCY14-1B				0	0		0	0	0
	DCY14-1B				√	√	√	√	√	√
	YCY14-1B				√	√		√	√	√
	SCY14-1B				√	√	√	√	√	√
	MCY14-1B				√	√		√	√	√
	PCY14-1B				√	√	√	√	√	√
	LCY14-1B				0	0		0	0	0
	ZCY14-1B				0	0	0	0	0	0
	MYCY14-1B				√	√		√	√	√
	BCY14-1B				√	√	√	√	√	√
