  自吸泵吸水管路因為液位儀比泵低自吸泵在吸水全過程中是先要把管路提成負壓力情況排水才可以被吸脂上去，因此在對以對自吸泵吸水管路的布局安裝中應當依照下列自吸泵安裝標準布局安裝：

    (1)為了更好地讓自吸泵吸水管路不發生漏汽的狀況，吸水管路務必徹底密封性一點氣體都不可以吸進去，自吸泵吸水管路一般選用的是無縫鋼管，連接頭選用電焊焊接或是法蘭盤方法聯接。

 (2)吸水管路內水里帶有溶解度汽體時，會因為管路中工作壓力減少而逸出，假如在吸水管路某點發生積氣，便會產生氣襄，而危害管路的焯水工作能力。比較嚴重的時候會毀壞真宅吸水。為了更好地使水泵能立即排出去吸水管路中的汽體．吸水管應該有沿流水方同持續升高的傾斜度．且i≥0.005．使管中汽體從水泵入口的泵體頂部排出來。

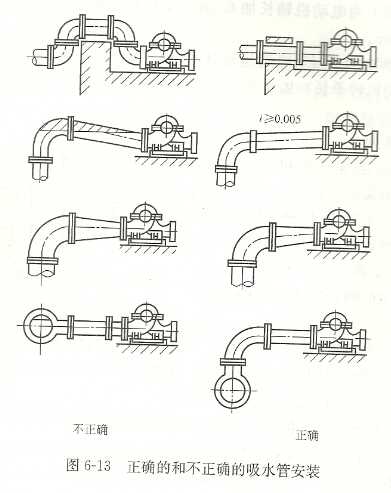

    (3)自吸泵吸水管的安裝與鋪設應防止在管路內產生氣襄．圖6-13中詳細介紹了吸水管幾類恰當與有誤的安裝方法。

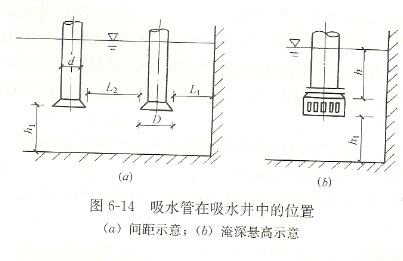

    (4)吸水管安裝在吸水管井，吸水井合理容量應不小于zui大一臺泵五分鐘的抽水流量。為了更好地避免在吸水管進口處造成漩流吸進氣體．因此規定進口要有一定的吞沒深層、懸高和一定的間隔。吸水管進口在吸水井中的部位規定如圖所示6-14所示。實際規格規定為：

1）自吸泵吸水管進口吞沒水位h≥0.5～1米，不然應設水準擋板。水準擋板周長為3D或3d，如圖所示6—15所顯示。

    2)自吸泵吸水管進口應設喇叭口，以使吸水管進口流水穩定，減少損失。喇叭口大部分直徑D—1.3～1.5d，(d為吸水管直徑)；喇叭口高寬比為(3.5～7)(D--d)。

    3)喇叭口外緣距井低間隔h1(懸高)應超過0.8D。

    4)喇叭口邊緣與表面間距Ll要不小于(0．75～1)D。

    5)喇叭口中間的間距L2不小于(1．5---2)D。

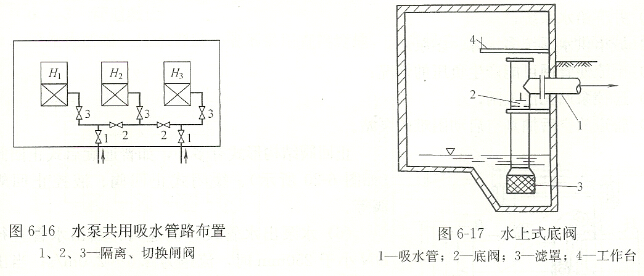

    (5)每臺自吸泵應設獨立的吸水管。并應盡量避免吸水管長短和管材，以降低吸水管阻力。當自吸泵總數在3臺或是3臺之上一起運作應用時，能夠選用幾臺水泵從同用吸水主管吸水，但總數不少于兩根，一條產生常見故障時．其他吸水管仍能根據設計方案水流量。如圖所示6—16所顯示，在吸水主管應該設定截止閥，便于轉換和維修。設定同用吸水管時，應以吸水主管處在正壓力情況。

    (6)當吸水水面位高過水泵中心線時，吸水管路上需設截止閥，以利于水泵維修。

    (7)當水里有很多殘渣時，喇叭口下邊應設定過濾網。當水泵為人力注水或運用二類壓力容器中的水灌泵運作時。吸水管上需設底閥。底閥是一種逆止閥，設立濾網，摩擦阻力很大。底閥有水中式和海上式二種。水中式底閥裝于吸水管的尾端，因便于毀壞，需常常維修，給應用造成不變。現階段多選用海上式底閥，如圖所示6—17所顯示。它具備應用效果非常的好，安裝檢修便捷等特性。應用海上式底閥時，應以吸水管水準段有充足的長短，以確保水泵注水啟動時，管路里能造成充足的真空泵值。

    (8)自吸泵吸水管設計方案水流量一般為：吸水管直徑低于250Mm時，水流量為1．0～1.1m/s；吸水管直徑在250~100mm時，水流量為1.2～1.6m/s；吸水管直徑超過100mm時·水流量為1.5～2.0M/s。自灌式工作中的水泵比如ISG立式管道泵，吸水管設計方案水流量能夠適度增加。

必須自吸式工作能力強的自吸泵強烈推薦應用自吸式高寬比能做到9米的無需注水的自吸泵
該產品系列還能夠配備柴油發動機驅動器的柴油發動機自吸泵任意均配備了真空泵輔助系統軟件。
