大中型潛水泵的結構,大中型潛水泵的特性,大中型潛水泵的主要特點

 大中型潛水泵的電機結構關鍵分成二種，一種是配礦、井用髙壓潛水泵的長細型立柱式結構，主要是充水式；另一種是直徑規格不受到限制的立柱式結構或立式結構，電機可制做成千式、充水式或充油式等幾類。
大中型潛水泵的結構
   QKSG型（髙壓）和QKSD型（底壓）雙吸式大中型潛水泵結構示于圖1—22ao電機為充水密閉式結構，與井用充水式深潛電機結構相近。在其中，髙壓深潛電機的電機定子繞阻選用聚乙烯絕緣層髙壓耐潮絕緣導線或高密度聚乙烯絕緣層滌綸護線套髙壓耐潮絕緣導線制做，他們的zui高應用溫度各自為65℃和90℃：底壓深潛電機的電機定子繞阻選用的耐潮絕緣導線與井用充水式深潛電機的電機定子繞阻選用的原材料同樣。耐潮絕緣導線相互之間的聯接及耐潮絕緣導線與引出來電纜線之問的聯接，選用丁基自黏性膠布或特性貼近的別的膠布開展捆扎，做為耐潮主電纜護套；外邊再用沖擊韌性較高的塑膠膠粘制品或塑膠帶開展捆扎，做為機械設備防護層。水潤化導滾動軸承由高純石墨預浸金屬?gòu)?fù)合材料制做的活塞銷和不銹鋼聯軸器或不銹鋼板淬硬聯軸器構成，活塞銷上的制冷潤化槽一般為螺旋式槽。水潤化推力軸承結構為分層調心式，一般有16塊扇型活塞銷，每片均可全自動調節，使?jié)L動軸承滾動面產生楔型收縮水。推力軸承原材料為高純石墨預浸金屬?gòu)?fù)合材料，匹配原材料為不銹鋼加工并淬硬的園盤。上推力軸承茹掏為一體式。大中型潛水泵有上、下2個吸進Ll，2組泵離心葉輪對稱性遍布，所造成的2個徑向扭力方位反過來，恰好互相均衡。那樣，電機下邊的水潤化』E推滾動軸承只需承擔電機電機轉子和離心水泵旋轉一部分的凈重，而不需承擔離心水泵運作時需造成的徑向水扭力，推力軸承所承擔的勃向荷載大大的減少，滾動軸承運作標準轉好，磨損率減少，使用壽命增加，大中型潛水泵運作的整體穩定性也相對獲得提升 ，使用期限增加。

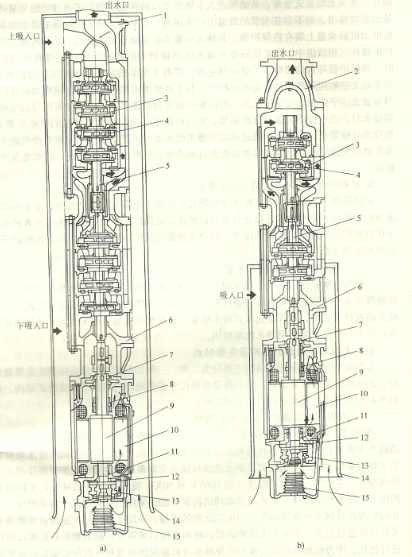

 圖1—22大中型潛水泵的典型性結構
   a）雙吸式b）單吸全自動均衡式
1-吸進吐出來體2-出水出水殼3-導口1- 4-離心葉輪5-泵軸6一下吸身體 7-甩砂環8-上導滾動軸承 9一電機轉子  10一定子11-下導滾動軸承12-上推力軸承 13推力軸承14-吸濕罩 15一變壓囊
